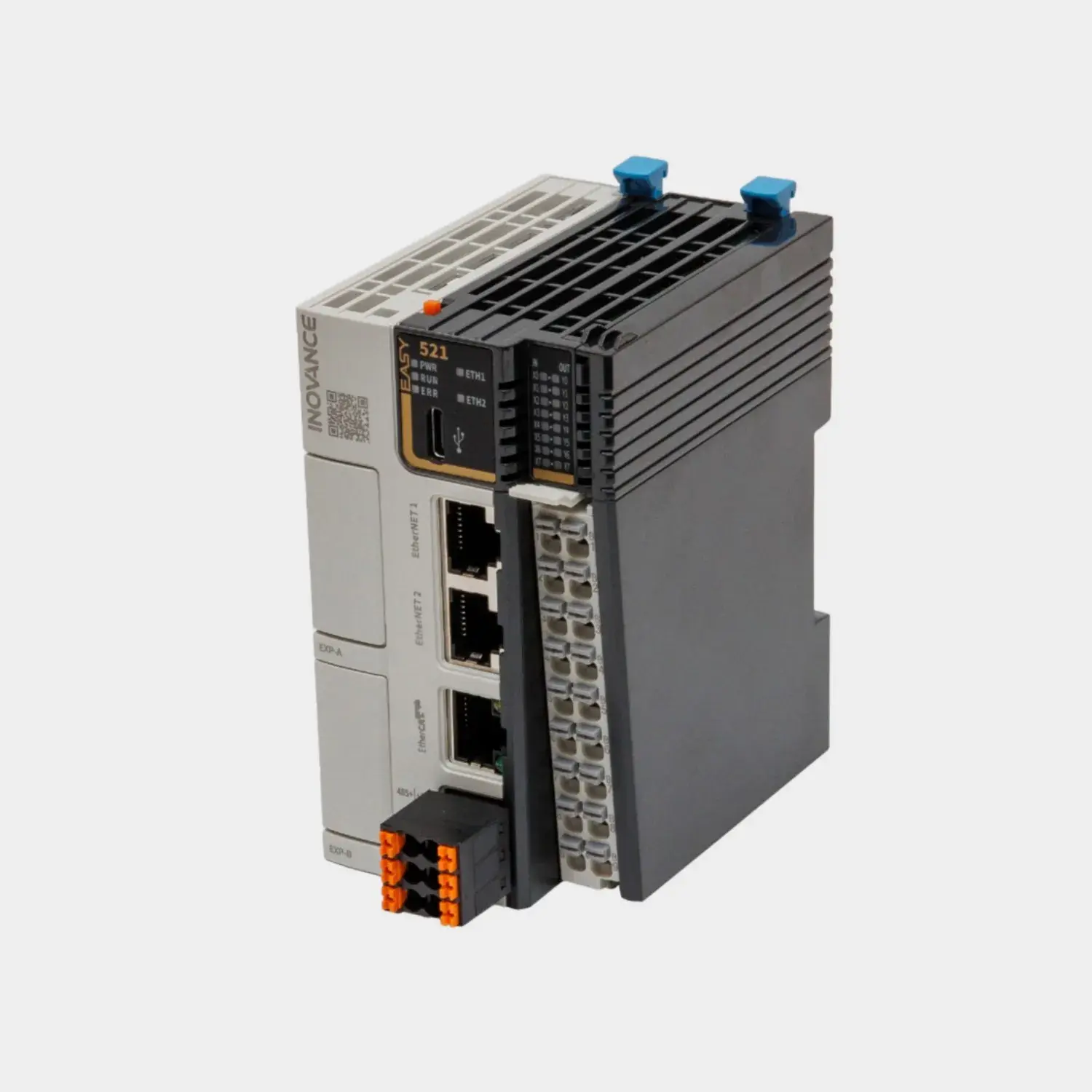

ПЛК Easy521
Современные, компактные ПЛК со встроенными высокоскоростными входами/выходами, интерфейсами RS-485, EtherCAT, 2 x EtherNET, USB Type-C
Возможность подключения до 2 карт расширения серии GE20
Возможность локального подключения до 16 модулей расширения серии GL-20
Удаленная периферия с помощью коммуникационных модулей EtherCAT, до 72 модулей GL20-RTU-ECT, каждый их которых поддерживает до 16 модулей расширения серии GL20
Управление до 8 сервоосей
Поддержка протоколов связи Modbus-RTU/ASC, Modbus-TCP, Ethernet/IP, EtherCAT, CANlink, CANopen
Языки программирования LD, SFC, LiteST (ST), поддержка FB/FC

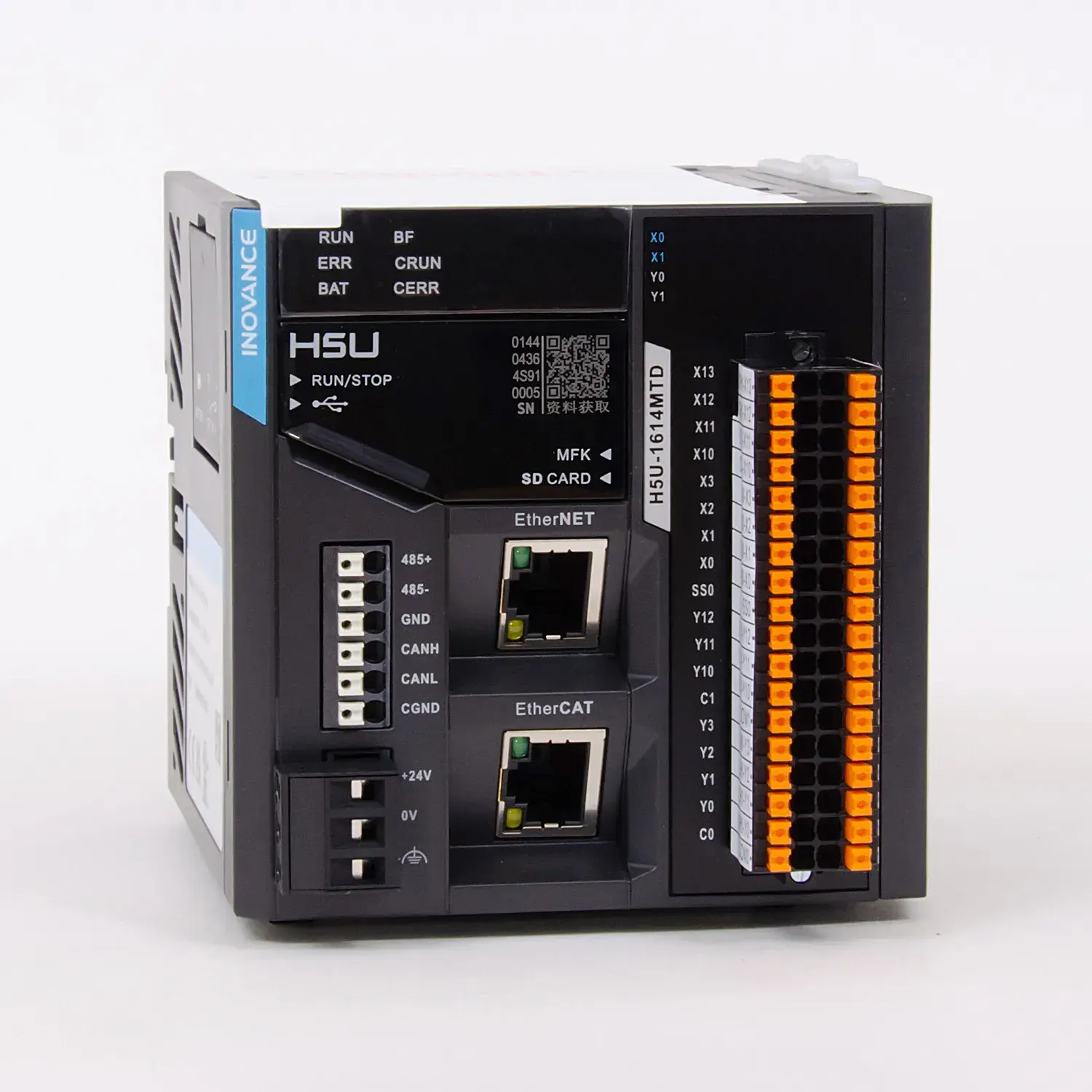

H5U — серия высокопроизводительных свободно программируемых логических контроллеров нижнего уровня (для непосредственного управления агрегатом). Оснащаются мощным процессором ARM cortex A8, 1 ГГц, что позволяет выполнить базовую программную инструкцию за 20нс. Встроенные интерфейсы: RS-485, CAN, EtherNet позволяют реализовать связь по востребованным протоколам связи, таким как: Modbus-TCP, Modbus-RTU, CANopen, CANink. Также контроллеры H5U поддерживают современный высокоскоростной протокол реального времени - EtherCAT. Производительность H5U позволяет подключить до 1168 модулей расширения, управлять 32-я сервоосями, поддерживать 72 клиента EtherCAT.
Для программирования используется бесплатное программное обеспечение Autoshop. Языки программирования согласно МЭК 61131-3: LD – релейной логики и SFC – графический, поддерживаются функциональные блоки (FB) и функции (FC), программные блоки позиционирования, блоки линейной и круговой интерполяции, CAM таблицы. Общий объём программы может достигать 200 000 шагов, а памяти данных до 2Мб. Для подключения ПЛК к ПК не требуется специальных кабелей, преобразователей и драйверов, подключение производится через встроенный порт mini USB, либо через порт Ethernet.
Поддержка модулей расширения
H5U поддерживает модули расширения серии GL10, локально и дистанционно с помощью каплера GL10-RTU-ECTA (EtherCAT). Также поддерживаются самостоятельные модули расширения серии GR10 для непосредственного подключения по шине EtherCAT. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования (высокоскоростные счетчики и импульсные выходы). ПЛК поддерживает установку 16 локальных и 1152 дистанционных модулей расширения.
Встроенные дискретные входы
Процессорный модуль имеет 16 встроенных дискретных входов, среди которых 4 высокоскоростных - 200 кГц. Дискретные входы оснащены аппаратным фильтром помех длительностью 15 мс, высокоскоростные входы имеют функцию цифровой фильтрации помех длительностью 0,2-100 мкс. Общий проводник входов выведен на отдельные клеммы «SS0/SS1», что позволяет изменять схему подключения Sink или Source (NPN или PNP). Входы имеют оптоэлектронную гальваническую развязку и светодиодную индикацию состояния.
Встроенные дискретные выходы
Процессорный модуль имеет 14 встроенных транзисторных выходов типа NPN, 8 из которых высокоскоростные - 200кГц. Все выходы оснащены оптоэлектронной гальванической развязкой выходного транзистора и светодиодной индикацией состояния. Рабочее напряжение 5…24В DC. Максимальный ток активной нагрузки 0,8А для одиночных выходов и 1,6А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC.

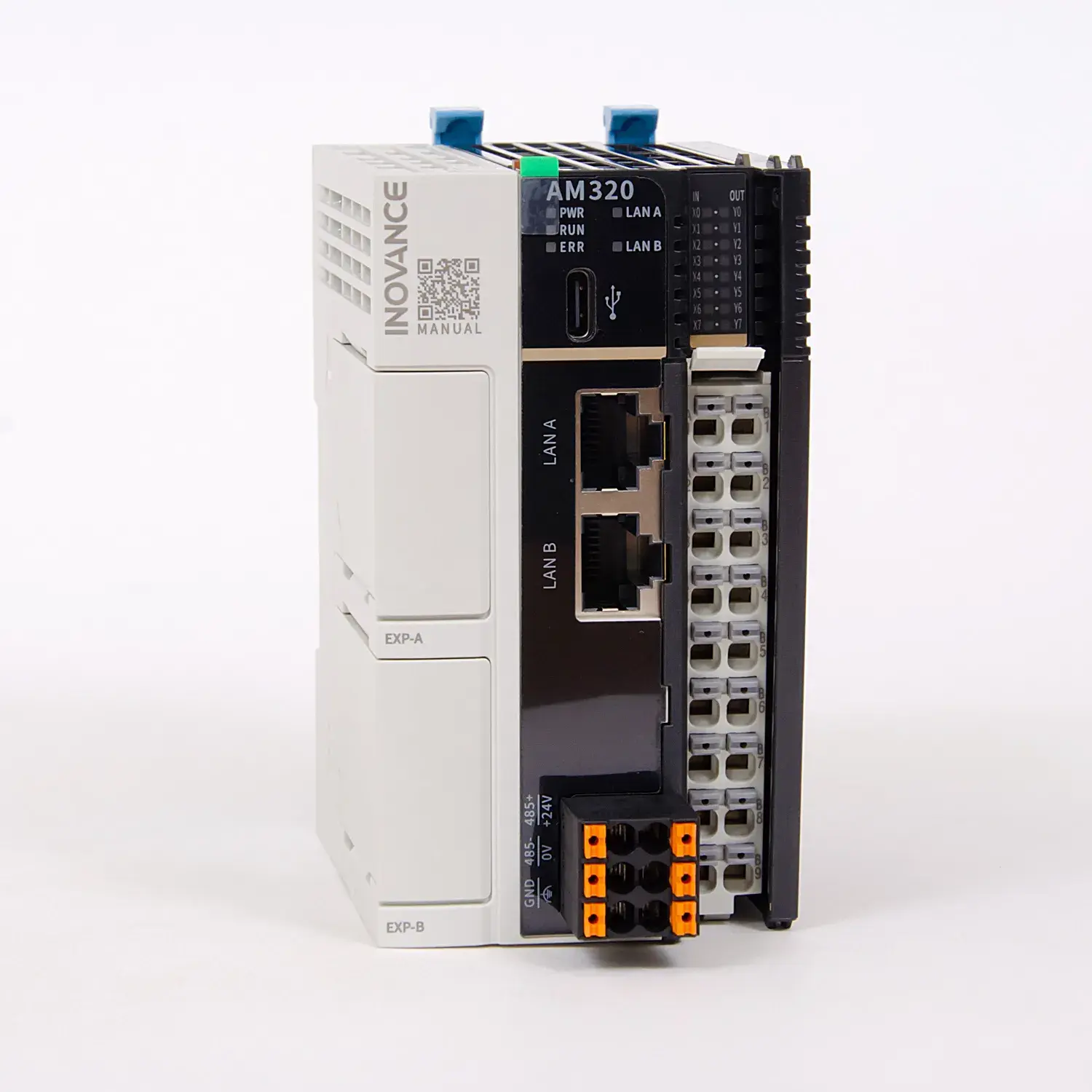

ПЛК AM320
Современные, компактные ПЛК для управления движением со встроенными высокоскоростными входами/выходами, интерфейсами RS-485, 2 x EtherNET, USB Type-C
Возможность подключения до 2 карт расширения серии GE20
Возможность подключения до 16 модулей расширения серии GL-20 локально
Управление до 4 сервоосей
Поддержка протоколов связи MODBUS-TCP, MODBUS-RTU, CANopen, CANlink, Ethernet/IP, OPC Ua
Объем программы 10 Мб, данных 20 Мб
Время обработки базовой инструкции 9,9 нс
Программное обеспечение InoProShop (оболочка Codesys 3.5)

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
32 дискретных входа, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные дискретные выходы
32 встроенных транзисторных выхода с открытым коллектором (NPN), из них 5 высокоскоростных выходов 200кГц. Все выходы оснащены оптической развязкой выходного транзистора и светодиодной индикацией открытого состояния. Рабочее напряжение 5…24В DC. Максимальный ток при резистивной нагрузке 0,5А для одиночных выходов и 1,6А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC.

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
32 дискретных входа, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные релейные выходы
32 встроенных реле с нормально разомкнутыми контактами. Контакты рассчитаны на напряжение 250В AC или 30В DC. Тепловой ток для резистивной нагрузки 2А для одиночных реле и 8А для объединённых в группу с общим проводником. Максимальная мощность индуктивной нагрузки 80ВА при 220В AC. Минимальный ток уверенной коммутации 2мА при 5В DC. Выходы оснащены светодиодной индикацией замкнутого состояния контактов.

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
24 дискретных входа, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные релейные выходы
16 встроенных реле с нормально разомкнутыми контактами. Контакты рассчитаны на напряжение 250В AC или 30В DC. Тепловой ток для резистивной нагрузки 2А для одиночных реле и 8А для объединённых в группу с общим проводником. Максимальная мощность индуктивной нагрузки 80ВА при 220В AC. Минимальный ток уверенной коммутации 2мА при 5В DC. Выходы оснащены светодиодной индикацией замкнутого состояния контактов.

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
Контроллер оснащен 16-ю дискретными входами, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные релейные выходы
16 встроенных реле с нормально разомкнутыми контактами. Контакты рассчитаны на напряжение 250В AC или 30В DC. Тепловой ток для резистивной нагрузки 2А для одиночных реле и 8А для объединённых в группу с общим проводником. Максимальная мощность индуктивной нагрузки 80ВА при 220В AC. Минимальный ток уверенной коммутации 2мА при 5В DC. Выходы оснащены светодиодной индикацией замкнутого состояния контактов.

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
Контроллер оснащен 16-ю дискретными входами, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные дискретные выходы
16 встроенных транзисторных выходов с открытым коллектором (NPN), из них 5 высокоскоростных выходов 200кГц. Все выходы оснащены оптической развязкой выходного транзистора и светодиодной индикацией открытого состояния. Рабочее напряжение 5…24В DC. Максимальный ток при резистивной нагрузке 0,5А для одиночных выходов и 1,6А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC.

H3U – серия свободно программируемых контроллеров нижнего уровня (для непосредственного управления агрегатом) . Производительность H3U позволяет подключить до 240 удаленных модулей расширения и управлять 16-ю сервоосями. Для него доступны программные блоки позиционирования и интерполяции, а общий объём программы может достигать 64 000 шагов. Скорость обработки базовой инструкции 100 нс. Встроенные интерфейсы ModBus-TCP, ModBus-RTU, CANopen, CANlink.
Для программирования используется бесплатное программное обеспечение Autoshop. Поддерживаются 3 языка программирования МЭК 61131-3: IL – язык списка инструкций, LD – релейной логики и SFC – графический. Для подключения ПЛК к компьютеру не требуется специальных кабелей, преобразователей и драйверов, он подключается через встроенный порт mini USB.
Поддержка модулей расширения
H3U поддерживает модули расширения серии GL10. В серию входят дискретные и аналоговые модули, в том числе для подключения термопар и терморезисторов, а также модули позиционирования. ПЛК поддерживает установку 8 модулей локально и 240 модулей дистанционно с использованием каплера GL10-RTU-COP. В составе ПЛК H3U функционал каплера ограничен поддержкой только следующих модулей расширения: GL10-1600END, GL10-0016ER, GL10-0016ETP, GL10-0016ETN, GL10-4AD, GL10-4DA.
Встроенные дискретные входы
24 дискретных входа, среди которых 8 высокоскоростных 200 кГц. Дискретные входы оснащены фильтром помех длительностью 10 мс, а высокоскоростные входы имеют цифровую фильтрацию помех с настраиваемым диапазоном 1…60 мс, если используются в качестве обычных, и 0,25…25 мкс, если используются как высокоскоростные. Общий проводник входов выведен на отдельную клемму «S/S» и позволяет изменять схему подключения Sink или Source (PNP или NPN), при этом схема меняется у всех входов сразу. Встроенный источник питания 30В DC 500мА позволяет использовать сухие контакты кнопок и реле без использования внешнего блока питания. Входное сопротивление 4,3кОм и 3,3кОм для высокоскоростных входов. Дискретные входы гальванически изолированы с помощью оптронов.
Встроенные дискретные выходы
16 встроенных транзисторных выходов с открытым коллектором (NPN), из них 5 высокоскоростных выходов 200кГц. Все выходы оснащены оптической развязкой выходного транзистора и светодиодной индикацией открытого состояния. Рабочее напряжение 5…24В DC. Максимальный ток при резистивной нагрузке 0,5А для одиночных выходов и 1,6А для объединенных в группу общим проводником. Максимальная мощность индуктивной нагрузки 12Вт при 24В DC.
